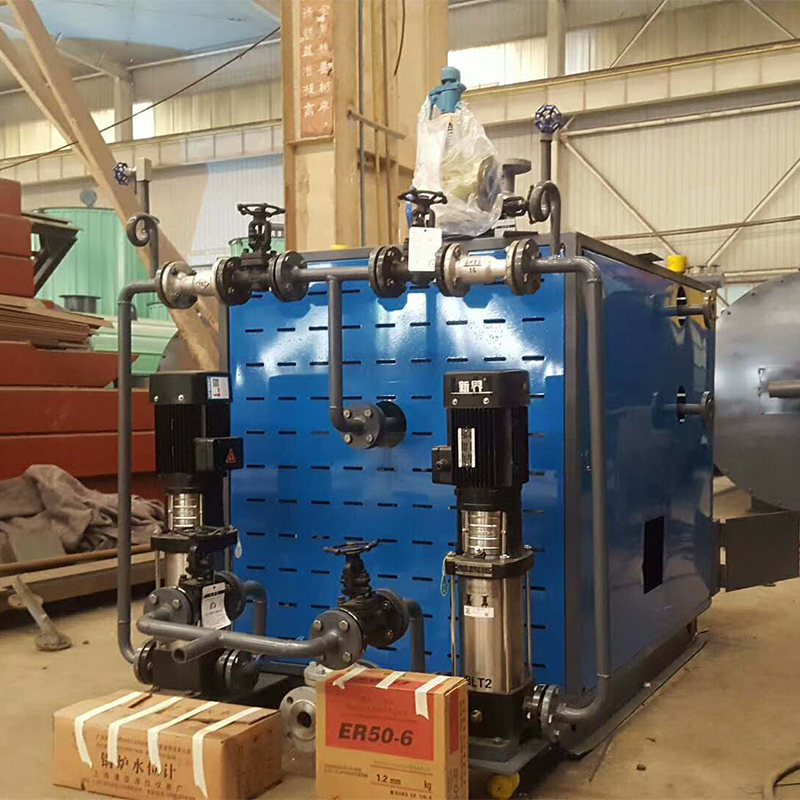

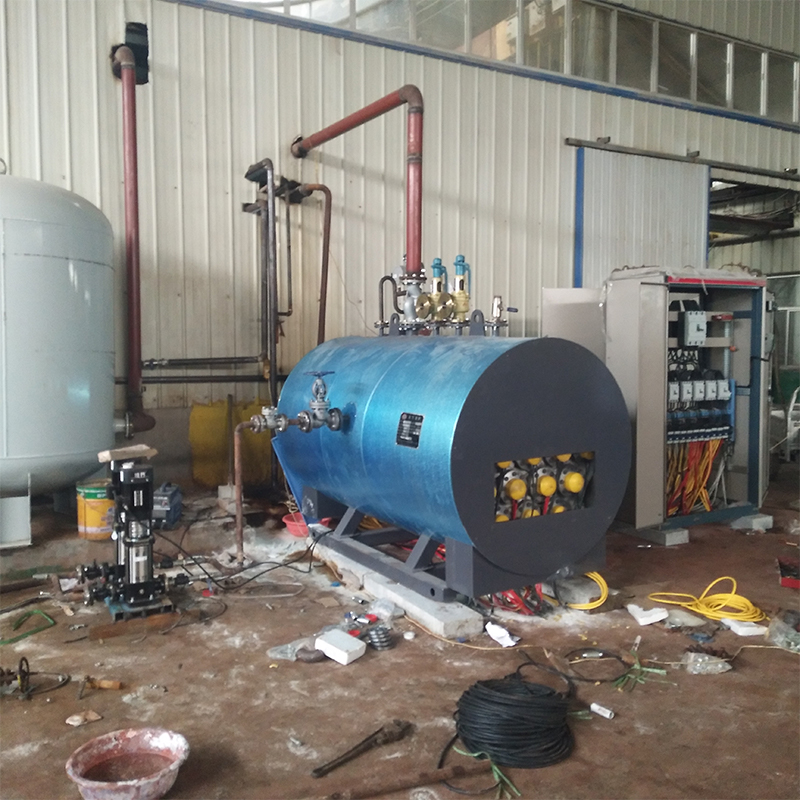

Электрический паровой котел
Выбор топлива: Электроэнергия (380 В)
Теплоноситель: Пар
Давление пара на выходе: Для стандартной продукции: макс. 2,5 МПа (насыщенный пар, 224°C)
Коэффициент полезного действия (КПД): ≥ 97%
Паропроизводительность: Для стандартной продукции: 0,5 – 20 т/ч
Выбор мощности: Контактор / Твердотельное реле / Симистор
Описание
маркер
Выбор топлива: Электроэнергия (380 В)
Теплоноситель: Пар
Давление пара на выходе: Для стандартной продукции: макс. 2,5 МПа (насыщенный пар, 224°C)
Коэффициент полезного действия (КПД): ≥ 97%
Паропроизводительность: Для стандартной продукции: 0,5 – 20 т/ч
Выбор мощности: Контактор / Твердотельное реле / Симистор
Технические особенности
1. Использование электроэнергии в качестве источника энергии обеспечивает чистоту, отсутствие дыма, пыли, шума и загрязнения окружающей среды. Оборудование не вызывает коррозии и не оказывает вредного воздействия на здоровье операторов. Это по-настоящему экологически чистый продукт.
2. Высокий коэффициент полезного действия (КПД), достигающий 98%. Быстрый нагрев, равномерное распределение температуры, высокая точность регулирования и отличная стабильность.
3. Низкое рабочее давление, полное отсутствие утечек, протечек, капели и парений. Безопасность и надежность, не требует круглосуточного присутствия обслуживающего персонала.
4. Оснащен полным комплектом устройств управления и безопасности: ступенчатое включение ТЭНов, циклический пуск-останов, автоматическое пополнение воды, сигнализация недостатка воды, перегрева, автоматическая аварийная сигнализация, защита от утечек тока. Прост в эксплуатации, полностью автоматизирован.
5. Компактная конструкция, малая занимаемая площадь, удобство монтажа и обслуживания.
6. Использование высококачественных ТЭНов из нержавеющей стали или импортных электронагревателей из легированной стали, обеспечивающих длительную и безопасную работу котла.
Базовые функции
1. Специализированный PID-интеллектуальный контроллер или полностью автоматическое интеллектуальное управление на базе ПЛК.
2. Полностью автоматическое пополнение воды.
3. Изолированный электрошкаф управления (надежность, безопасность, длительный срок службы).
4. Цельносварные трубопроводы из стандартной углеродистой стали (низкое гидравлическое сопротивление, малая склонность к образованию отложений, равномерный нагрев).
5. Полностью автоматическое управление, широкая применимость, значительная экономия энергии.
6. Использование премиальной электротехнической комплектации: OMRON, FUJI, TE, LG, WEST, ABB, CARLO, LS, SCHNEIDER и др.
7. Развитая система мер безопасности, защитных блокировок и индикации неисправностей (не требует привлечения специалистов для ремонта и обслуживания).
Опциональные функции
1. Интерфейс RS485 для удаленного автоматизированного управления.
2. Управление на базе ПЛК (программируемого логического контроллера), высокая надежность, помехоустойчивость.
3. Взрывозащищенное исполнение электрошкафа и трубопроводов.
4. Возможность изменения нагревательной мощности под заказ.
5. Различные варианты исполнения силовой части: контактор, твердотельное реле, симистор на выбор.
Меры безопасности
1. Защита от недостатка воды: Сигнализация низкого уровня воды и остановка нагрева.
2. Контроль чередования фаз: Сигнализация нарушения чередования или обрыва фаз.
3. Перегрузка насоса: Сигнализация перегрузки насоса.
4. Контроль давления: Остановка нагрева при аномальном давлении.
5. Короткое замыкание: Защитное отключение автоматического выключателя.
6. Аварийный стоп: Кнопка аварийной остановки в экстренных ситуациях.
Технические характеристики
| Название продукта | Горизонтальный паровой котел с электрическим нагревом | Название продукта | ||||||||||
| Модель продукта | WDR0.3-0.7-D | WDR0.5-0.7-D | WDR0.7-0.7-D | WDR1-0.7-D | WDR1.5-1.25-D | WDR2-1.25-D | WDR3-1.25-D | Модель продукта | ||||
| Номинальная производительность по испарению | t/h | 0.3 | 0.5 | 0.7 | 1 | 1.5 | 2 | 3 | t/h | Номинальная производительность по испарению | ||
| Номинальное давление пара | MPa | 0.7/1.0 | 0.7/ 1.0 | 0.7/ 1.0 | 1.0/1.25 | 1.0/1.25 | 1.0/1.25 | 1.0/1.25 | MPa | Номинальное давление пара | ||
| Температура пара на выходе | ℃ | 170/184 | 170/184 | 170/184 | 184/194 | 184 / 194 | 184 / 194 | 184/194 | ℃ | Температура пара на выходе | ||
| Расчет теплового КПД | % | 98 | % | Расчет теплового КПД | ||||||||
| Вес котла без топлива | t | 1.1 | 1.5 | 1.82 | 2.65 | 3.2 | 4.3 | 5.1 | t | Вес котла без топлива | ||
| Способы регулирования котла | Полностью автоматическая регулировка | Способы регулирования котла | ||||||||||
| Подходящее топливо | Электричество | Подходящее топливо | ||||||||||
| Подключение к источнику питания | 380V/50HZ | Подключение к источнику питания | ||||||||||
| Максимальные габариты груза | A | mm | 11600 | 1800 | 2100 | 2720 | 3100 | 3640 | 4200 | mm | A | Максимальные габариты груза |
| B | 1000 | 1200 | 1200 | 1560 | 1520 | 1700 | 1800 | B | ||||
| H | 1400 | 1500 | 1600 | 1830 | 1830 | 2000 | 2000 | H | ||||
| Модель продукта | WDR0.3-0.7-D | WDR0.5-0.7-D | WDR0.7-0.7-D | WDR1-0.7-D | WDR1.5-1.25-D | WDR2-1.25-D | WDR3-1.25-D | Модель продукта | ||||
| Название продукта | Вертикальный паровой котел с электрическим нагревом | Название продукта | ||||||||||
| Модель продукта | LDR0.1-0.4-D | LDR0.2-0.4-D | LDR0.3-0.4-D | LDR0.4-0.4-D | LDR0.5-0.4-D | LDR0.7-0.4-D | LDR1-0.4-D | Модель продукта | ||||
| Номинальная производительность по испарению | t/h | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.7 | 1 | t/h | Номинальная производительность по испарению | ||
| Номинальное давление пара | MPa | 0.4 | 0.4 | 0.4 | 0.4 | 0.4/0.7 | 0.4/0.7 | 0.7/1.0 | MPa | Номинальное давление пара | ||
| Температура пара на выходе | ℃ | 151 | 151 | 151 | 151 | 151/170 | 151/170 | 170/184 | ℃ | Температура пара на выходе | ||
| Расчет теплового КПД | % | 98 | % | Расчет теплового КПД | ||||||||
| Вес котла без топлива | t | 615 | 750 | 920 | 1100 | 1350 | 1800 | 2100 | t | Вес котла без топлива | ||
| Способы регулирования котла | Полностью автоматическая регулировка | Способы регулирования котла | ||||||||||
| Подходящее топливо | Электричество | Подходящее топливо | ||||||||||
| Подключение к источнику питания | 380V/50HZ | Подключение к источнику питания | ||||||||||
| Максимальные габариты груза | A | mm | 900 | 1000 | 1100 | 1200 | 1400 | 1300 | 1600 | mm | A | Максимальные габариты груза |
| B | 2200 | 2500 | 2600 | 3000 | 3200 | 3500 | 3600 | B | ||||
| Модель продукта | LDR0.1-0.4-D | LDR0.2-0.4-D | LDR0.3-0.4-D | LDR0.4-0.4-D | LDR0.5-0.4-D | LDR0.7-0.4-D | LDR1-0.4-D | Модель продукта | ||||
Примечание 1. В данной таблице указаны модели стандартных размеров. По вопросам других размеров просим обращаться к нам.
Примечание 2. В целях постоянного совершенствования продукции наша компания оставляет за собой право вносить изменения во внешний вид и размеры. Приведенные выше параметры носят исключительно справочный характер; ориентируйтесь на окончательные чертежи.
Примечание 3. Условия электропитания для стандартной конфигурации: 380 В, 50 Гц, трехфазное пятипроводное питание. В случае отклонений просим сообщить об этом заранее.
